建议绘出的滚珠丝杠图纸的要求如下(主要是端部安装尺寸,这个要详细,要提供形位尺寸和公差)。
D:滚珠丝杠副的公称直径,也为滚珠中心处的直径(mm);

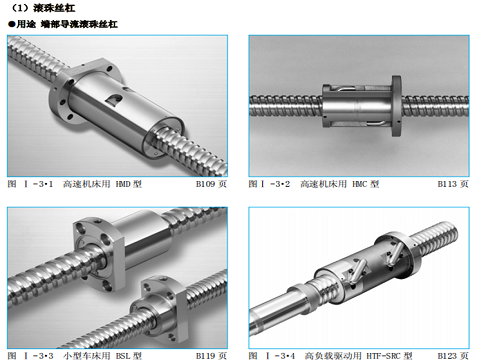

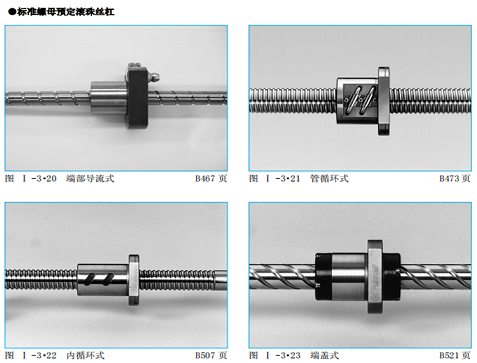

N:滚珠丝杠副的极限转速(rpm) DN值得限制不是直径越小则转速越高,因为首先确定的进给速度,当通过进给速度计算的丝杠转速太高可通过增加导程以降低转速,来满足DN值要求, 滚珠丝杠规格型号选型
1、确定定位精度
2、通过马达及对速度的要求来确定丝杠导程
3、查看螺母尺寸确定行程及相关丝杠轴端数据
4、通过负载及速度分布(加减速)来确定平均轴向力和转速
5、通过平均轴向力确定预压力
6、预期寿命,轴向负荷,转速确定动额定负荷
7、基本动额定负荷,导程,临界转速,DmN值限制确定丝杠外径及螺母形式
8、外径,螺母,预压,负荷确定刚性(机台设计)
9、环境温度,螺母总长确定热变及累积导程
10、丝杠刚性,热变位确定预拉力
11、机床最高速度,温升时间,丝杠规格确定马达驱动扭矩及规格
